解决proteus仿真出现的奇怪问题

注意

可以因为网络问题，文章部分图片无法查看，这里提供了PDF版的链接

startup_stm32f103xe.s,另一个下载链接

前言

因为发的例程都是STM32F103RC的，但是proteus里只有STM32F103R6之类的，所以在串口和PWM这两次实验我发现写好的代码放入仿真没有如何反应。

解决办法

改启动文件

1. 找到startup_stm32f103xe.s，精英板用的，可以在下面链接直接下载，点击下载

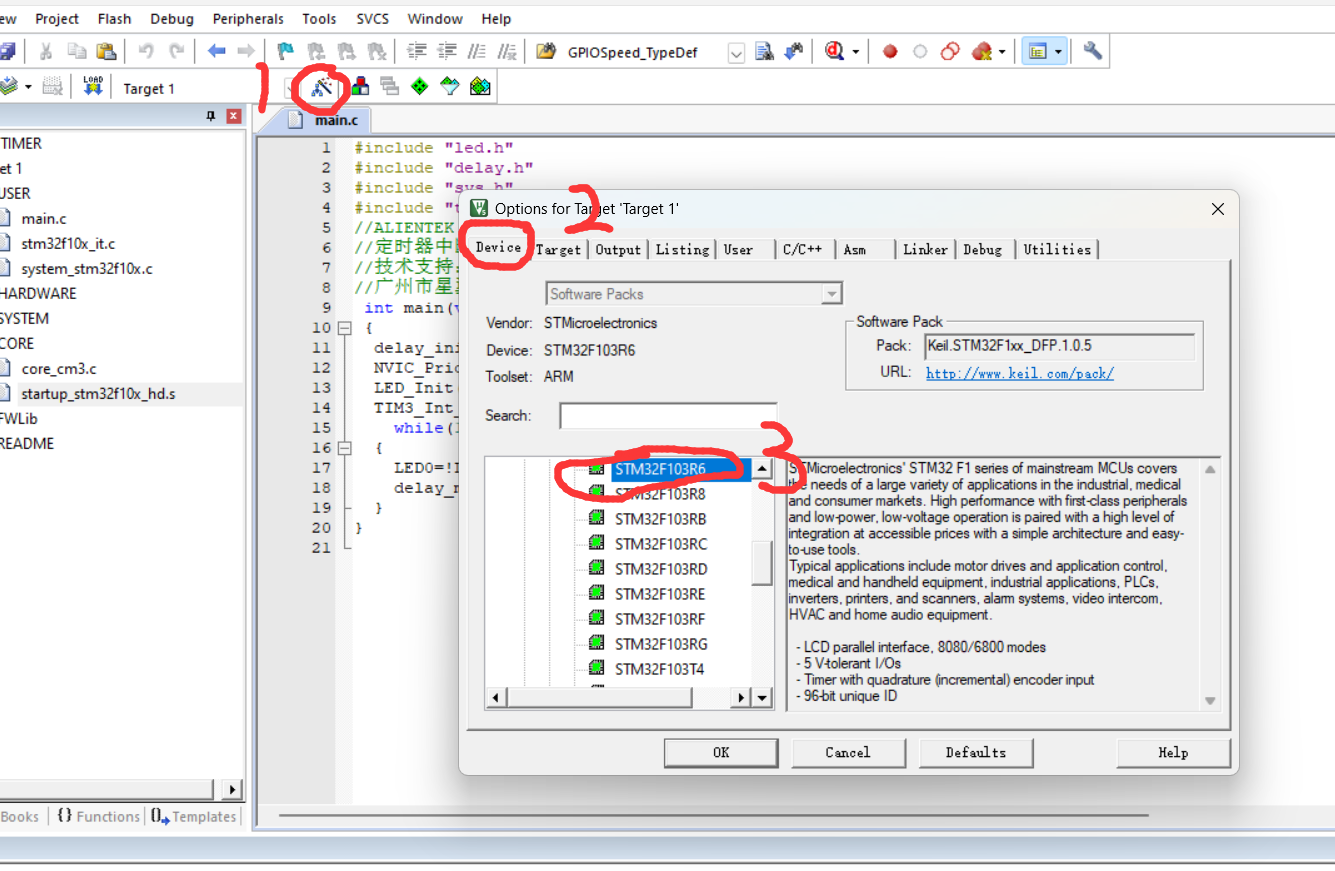

2. keil里更改芯片

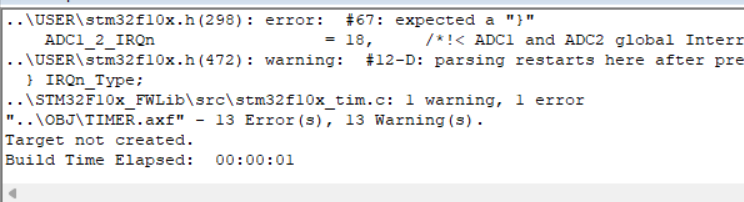

   这里如果我们直接点击编译会发现都是报错：

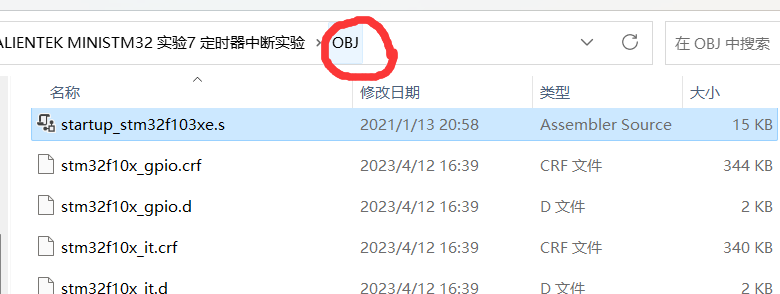

3. 现在把刚刚下载好的startup_stm32f103xe.s，黏贴到项目的/OBJ文件夹中：
4. 在keil中，打开CORE!,将原来的启动文件删除

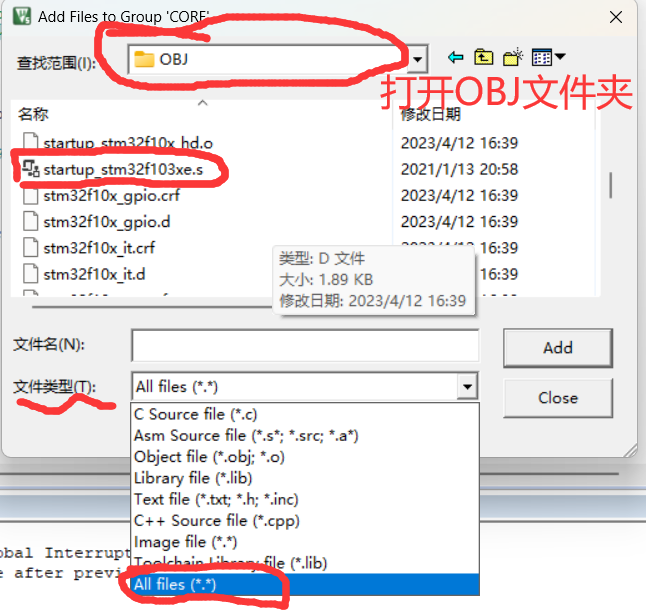

5. 双击CORE,打开OBJ文件夹，找到startup_stm32f103xe.s，双击它就可以关闭窗口了，找不到的可以把文件类型改成All files。

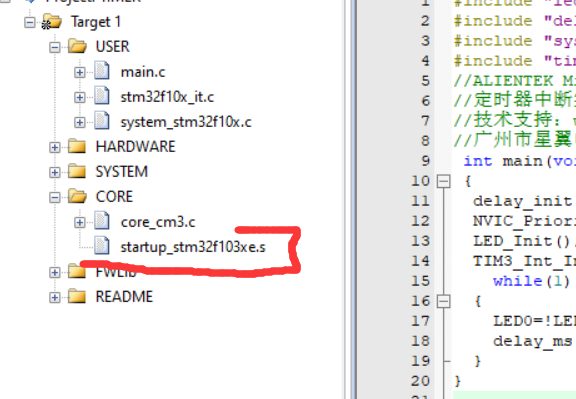

6. 检查一下，确保列表中只有一个启动文件，否则会报错

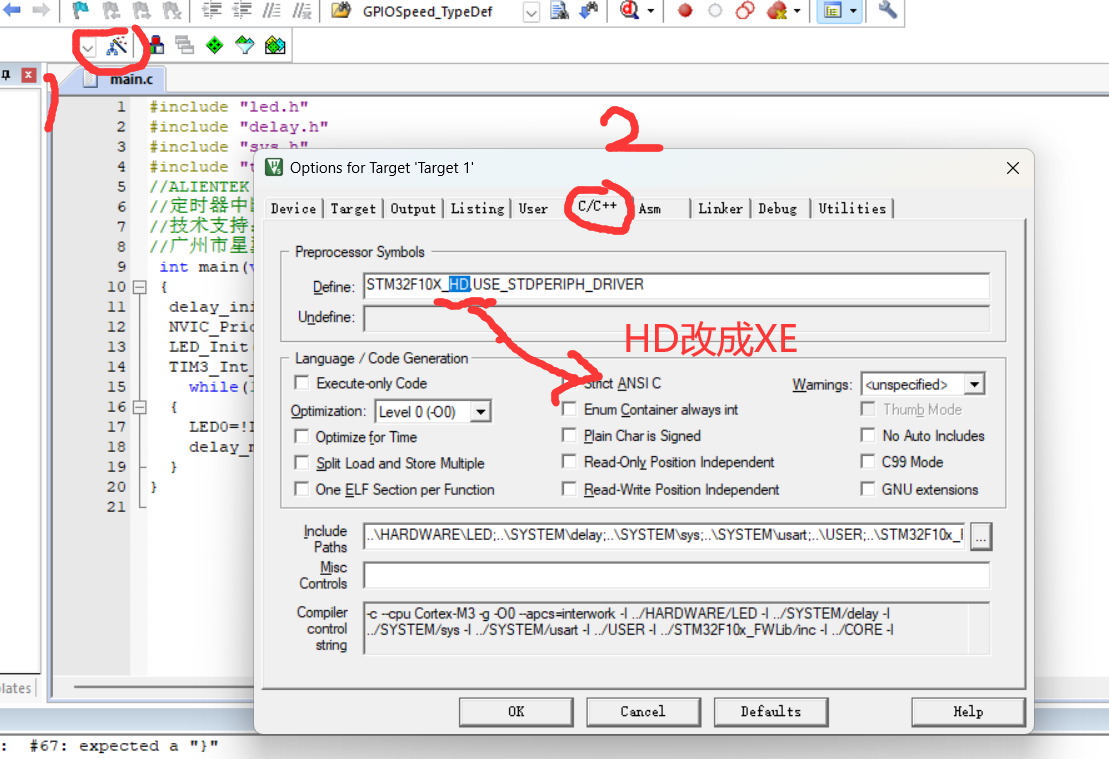

7. 点开C/C++,将原本Define里面，STM32F10X_HD的HD改成XE,点击OK保存。

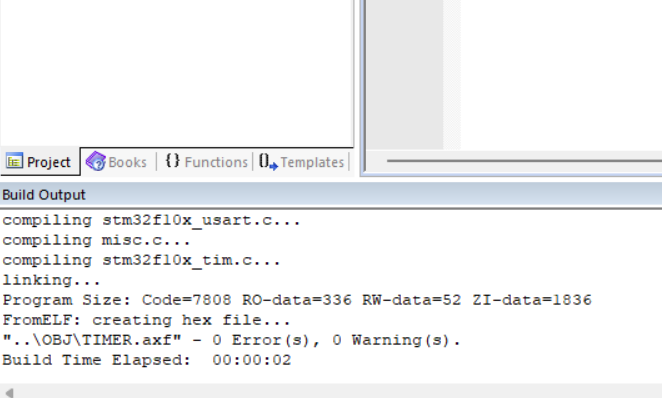

8. 重新编译文件，问题解决，导入仿真也可以正常使用
