仿真安装视频

问题

想重装？

强制删除文件夹

powershell运行下方代码

1
remove-item -path "路径" -force

1. 缺少库

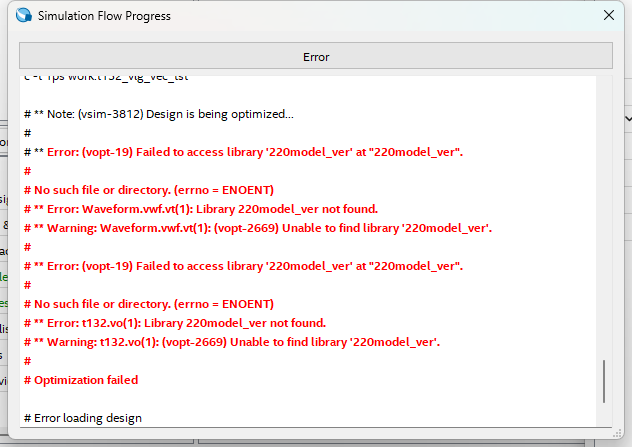

  • 如果出现以下错误，需要在modelsim中建立仿真库，并且名字要和altera调用保持一致

image-20230920213808492

在modelsim中建立仿真库

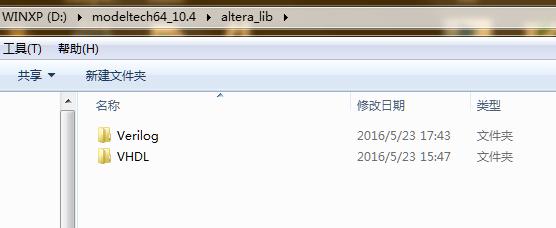

在D:\modeltech64_10.4目录下建立altera仿真库，新建altera_lib文件夹，在此文件夹下再建立两个文件夹Verilog和VHDL,如下图所示

  1. 打开modelsim软件

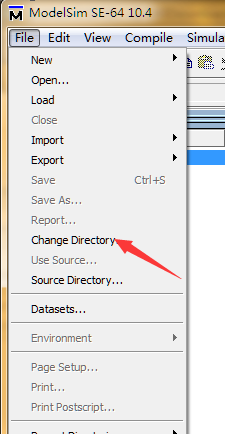

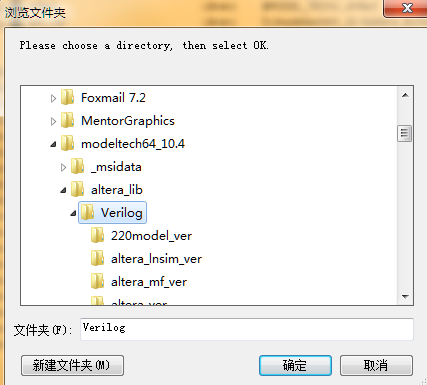

切换工作目录

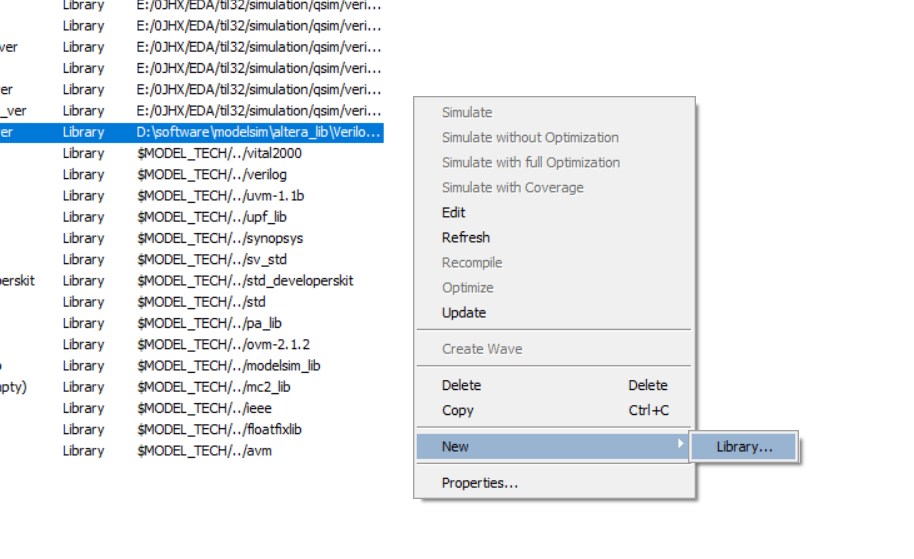

新建库文件
cycloneive_ver
altera_ver
altera_mf_ver
220model_ver
sgate_ver
altera_lnsim_ver

image-20230923095935217

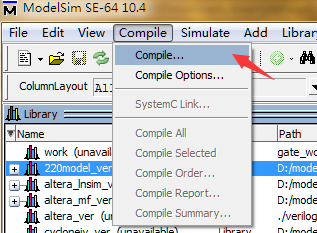

  1. 编译库

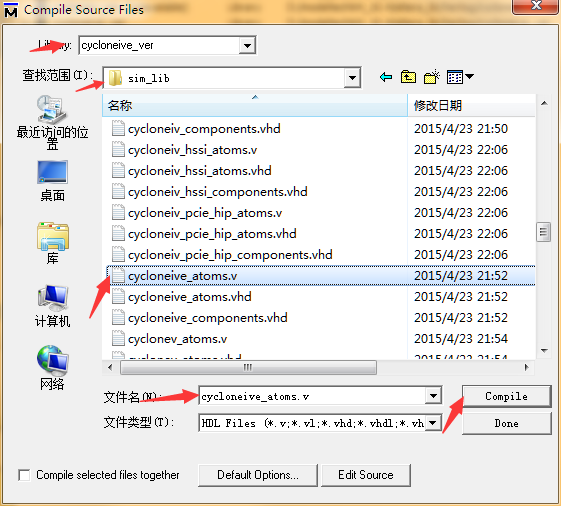

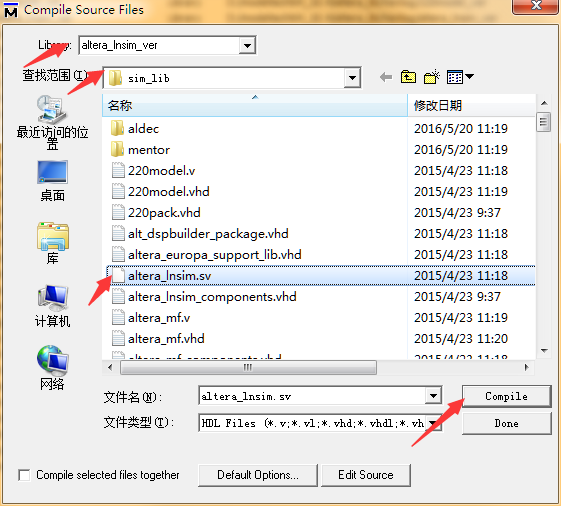

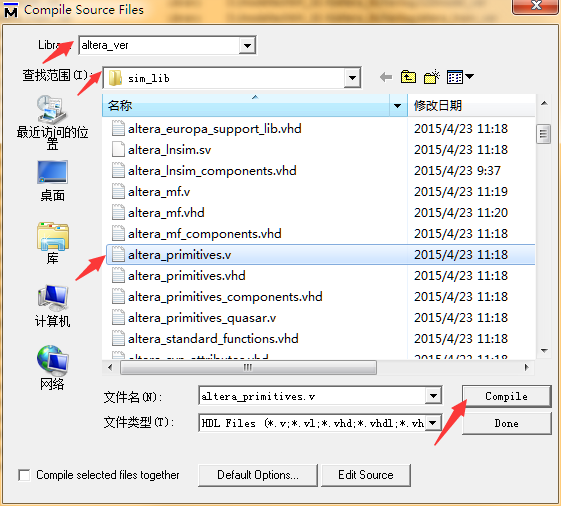

按下图箭头所指内容选定后，点击Compile.

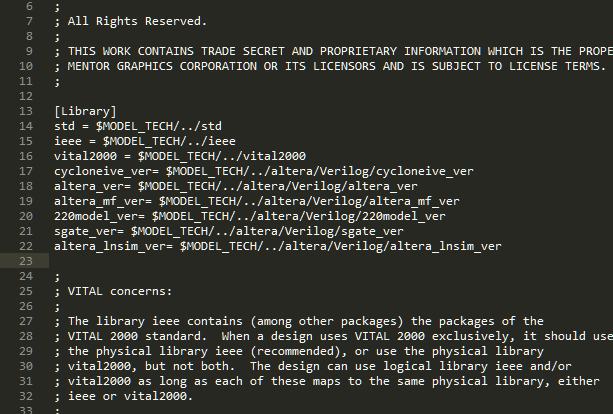

去除D:\modeltech64_10.4 目录下modelsim.ini只读属性，在[Library]下添加以下内容

1
2
3
4
5
6
cycloneive_ver= $MODEL_TECH/../altera/Verilog/cycloneive_ver
altera_ver= $MODEL_TECH/../altera/Verilog/altera_ver
altera_mf_ver= $MODEL_TECH/../altera/Verilog/altera_mf_ver
220model_ver= $MODEL_TECH/../altera/Verilog/220model_ver
sgate_ver= $MODEL_TECH/../altera/Verilog/sgate_ver
altera_lnsim_ver= $MODEL_TECH/../altera/Verilog/altera_lnsim_ver


2. 220model_ver仍有问题

发现仍然报错如图

image-20230920213808492

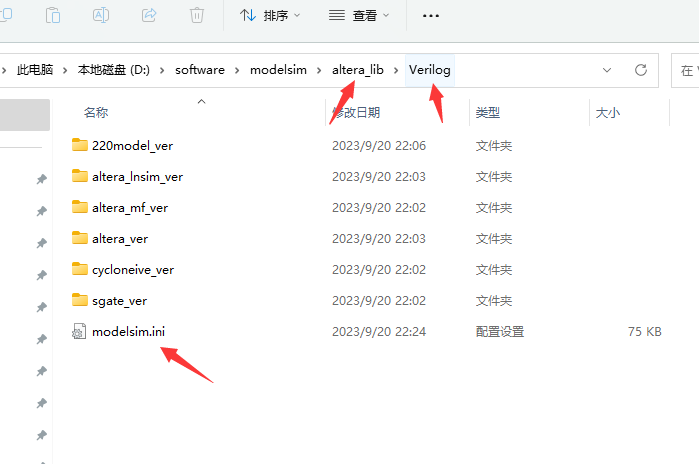

打开刚刚创建的Verilog文件夹，中的modelsim.ini

image-20230920225402528

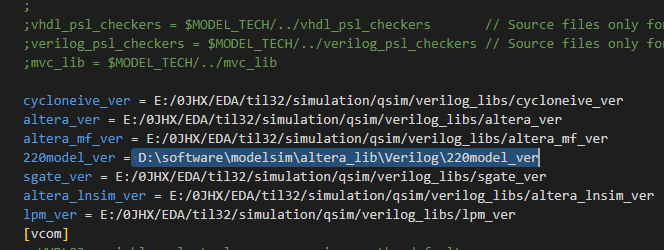

将[Library]下的220model_ver后的路径改成刚刚创建文件的路径

image-20230920225508516
